1.1主要技術參數

1.1.1、孔系：Φ28

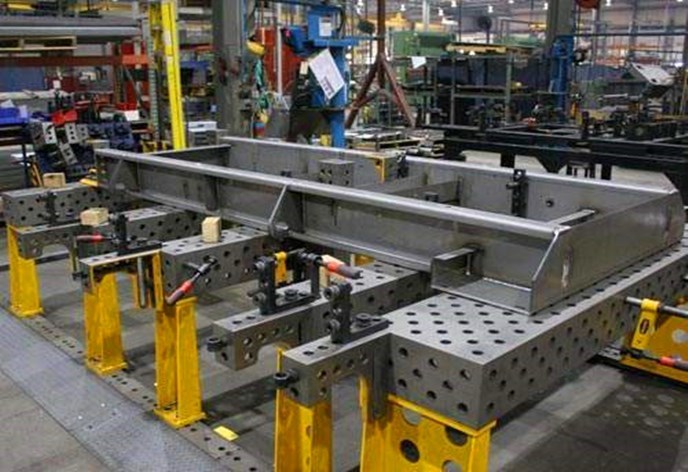

1.1.2、通用3D鑄件工作臺:

1.1.2.1.

工作臺的平面度達到:0.10/1000

1.1.2.2.

工作臺的側面與上表面的垂直度達到:0.10/200

1.1.2.3.

三維焊接工作臺的工作表面粗糙度達到:1.6um

1.1.2.4.

工作臺刻度線規格：100x100±0.05mm

1.1.2.5．工作臺孔間距：100±0.03mm

2.1.2.6.

工作臺材質：鑄造件(HT300)，進行整體退火熱處理消除內應力后放置三到六個月自然時效處理。

1.1.2.7.

工作臺支承腿:標準型承重力均為2T

1.1.3、支承角鐵

1.1.3.1支承角鐵為鑄件HT300。

1.1.3.2支承角鐵的平面度0.15/1000mm，垂直度達到0.15/1000mm。

1.1.3.3支承角鐵上各孔系的位置精度不超過±0.05mm，孔的尺寸精度為φ28D10。

1.1.3.4

支承角鐵工作表面的表面粗糙度達到Ra3.2

1.1.4、定位角尺與定位平尺

1.1.4.1

定位角尺與定位平尺材質采用45＃鋼，調質處理，發黑處理。

1.1.4.2定位角尺與定位平尺的平面度0.15/1000mm，垂直度達到0.15/1000mm。

1.1.4.3支承角鐵上各孔系的位置精度不超過±0.05mm，孔的尺寸精度為φ28D10

1.1.5、快速鎖緊銷

1.1.5.1快速鎖緊銷必須采用五個鋼球定位，以保證定位精度，

1.1.5.2快速鎖緊銷材質為45#鋼，調質處理，鎖銷尺寸精度為φ28h7。鋼珠淬火處理。

1.1.5.3快速鎖緊銷的鎖緊力≥1500KG。

1.1.6、壓緊件

1.1.6.1壓緊件為圓管型連接，操作靈活，夾緊后無晃動，夾緊力100Kg～500Kg。

1.1.6.2壓緊機構壓頭采用分體式結構，便于維護更換，工作部位熱處理。

1.1.6.3表面無毛刺、腐蝕點和劃傷，鑄造零件的表面無夾渣和氣孔，油漆表面無剝落。

1.1.7、相關配置附件技術要求

1.1.7.1夾緊與定位件整體熱處理，非工作表面涂漆處理。

1.1.7.2.

各模塊能實現X、Y、Z及角度方向調整，各定位面的平面度≤0.20/1000mm、垂直度≤0.15/1000mm、平行度≤0.20/1000mm

1.1.7.3各模塊工作平面的表面粗糙度≤3.2μm。

1.1.7.4模塊上各孔（槽）與內邊的距離以及相鄰內邊的圓角半徑一致性好，不影響定位夾緊銷的定位及鎖緊。

1.1.7.5定位件、支撐件的外型尺寸為25mm的倍數，以方便使用。
