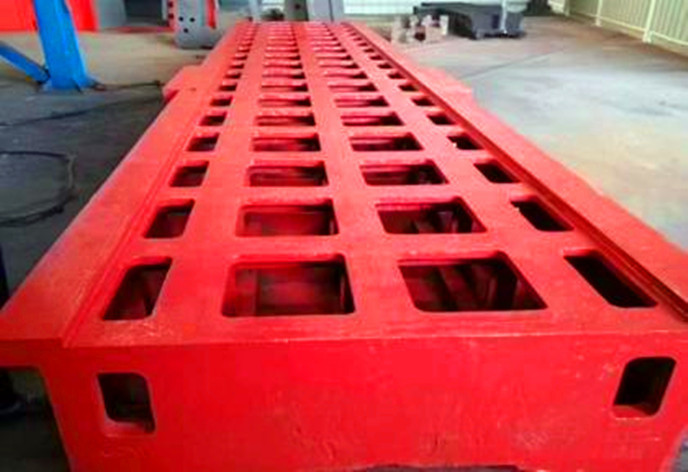

機床鑄件具有耐磨性與消震性好，時效處理有熱時效、振蕩時效、天然時效三種方法，其中以熱時效為主。在熱時效的過程中，常呈現機床鑄件裂紋、變形等缺點。主要是因為熱處理工藝不合理或人為操作原因形成的，曾有熱處理的過程中18t工作臺從中間斷裂的案例終剖析主要是熱時效處理不當形成的鑄件斷裂。為了避免鑄件在熱處理的過程中不呈現裂紋、變形等缺點，應注意以下幾點。

1、裝爐溫度 裝爐溫度應小于150℃。

2、升溫不能過快 升溫速度一般取30~100℃/h，復雜鑄件控制在20℃/h以下。

3、保溫時刻不足和溫度過高 保溫時刻不足則形成鑄造應力消除差，過高則形成強度和硬度下降。保溫溫度一般為500~600℃，保溫時刻一般為2~6h，保溫時刻能夠按壁厚來計算25mm/h。

機床鑄件生產廠選泊頭市海騁量具，我公司是從事鑄造、機加工、機床配套、裝配的專業公司。公司自成立以來已經為國內外冶金、機械制造、汽車、機床、電力、電子等20多種行業的1620多家企業和公司提供了100000多臺合格的產品和周到的售后服務。面對激烈的市場競爭，我公司始終堅持“重視質量，顧客至上”的原則，以“用戶至上，信守合同，價格適宜”為宗旨，以質量求生存，以服務贏得用戶以管理求效益，愿同各界朋友精誠合作，共同發展。
